概述
ET2354 是一款在低压环境下工作的,具有 4 通道立体声输入、2 声道输出的数字音频处理芯片。它把 对音量、音调(高音和低音)、平衡(左右声道)的处理集成到一个芯片中。此外,ET2354 还集成了响度 控制和增益可选择的输入功能。这些功能早期被应用在高保真的音频处理系统中。所有功能可以通过 IIC 接口编程实现。芯片在一上电时所处的默认状态是:音量控制增益为-78.75db;第 4 道立体声输入被选择; 所有的扬声器处于静音状态;输入增益控制及其重低音控制增益均为 0db。
恒流充电电流和充电截止(EOC)电流取决于外加电阻阻值。在恒压充电阶段中,当充电电流降低至设定的EOC电流水平时,一个EOC标志将由开漏输出CHGSB引脚提供。内部的温度保护功能可防止充电器发生任何热故障。
两个指示引脚(PGB和CHGSB)可作为连接LED或微处理器的简单接口。内置的定时器将使ET9513C在充满电38分钟后进入待机模式。
当没有适配器接入或被禁用时,充电器仅从电池消耗低于10uA的漏电流。
功能特点
● 工作电压范围:2.7V~5V
● 4 通道增益可选择的立体声输入
● 2 声道各自独立驱动扬声器
● 音调控制(包括重音和低音)
● 响度控制及其独立静音功能
● 音量可 1.25db/档 步进调节
● IIC 通信接口
● 外围线路简单、高 PSRR
● 封装形式:SOP28 和 TSSOP28(ET2354V)
应用
● 轻便的音频设备
● 车载音频
● 高保真音频系统

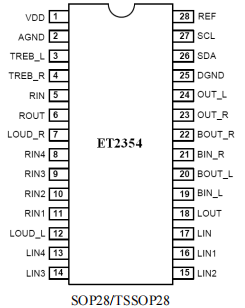

管脚排列图

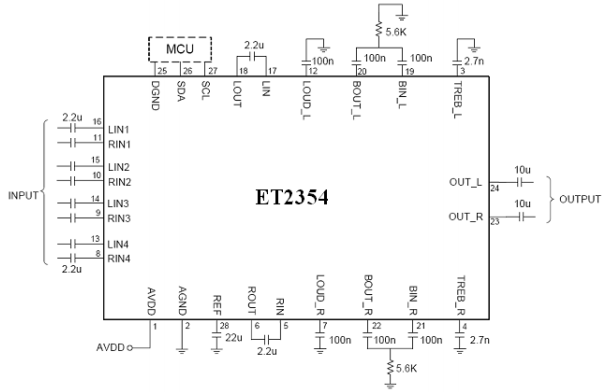

典型应用电路
