概述

  ET2399 是一款环绕混响音效处理电路，主要用于电视、音响、卡拉 OK 混响器等各种音响设备中。 内建运算放大器、VCO（Voltage Control OSC）、A/DC、D/AC、SRAM（40Kb）以及延迟时间控制电路， 它的特色在于内建 VCO 可简化外部应用线路且易于控制振荡频率，从而达到微调延迟时间的效果。此外， ET2399 仅 16 条引脚，所需外接元器件极少，有助于 PCB 布局的简易化且能更加节省成本。

功能特点

●  工作电压：4.5V～5.5V

●  自动复位功能

●  低噪声：回音混响模式-85dB；环绕声模式-90dB

●  谐波失真率低：回音混响模式 THD<1%；环绕声模式 THD<0.2%

●  内建 40Kb SRAM

●  可由外部电阻调整 VCO 的频率

●  ADM 算法

●  采用的 SOP16 或 DIP16 封装

应用

●  影碟机

●  电视

●  卡拉 OK 混响器

●  电子音响设备

管脚排列图

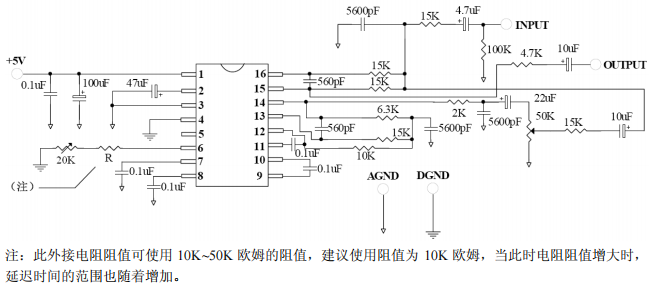

典型应用电路
