概述
ET2353 是一款在低压环境下工作的,具有 3 通道立体声输入、4 声道输出的数字音频处理芯片。它把 对音量、音调(高音和低音)、平衡(左右声道)的处理集成到一个芯片中。此外,ET2353 还集成了响度 控制和增益可选择的输入功能。这些功能早期被应用在高保真的音频处理系统中。所有功能可以通过 IIC 接口编程实现。芯片在一上电时所处的默认状态是:音量控制增益为-78.75db;内部第 4 道立体声输入被 选择;所有的扬声器处于静音状态;输入增益控制及其重低音控制增益均为 0db。
功能特点
● 工作电压范围:2.7V~5V
● 3 通道增益可选择的立体声输入
● 4 声道各自独立驱动扬声器
● 音调控制(包括重音和低音)
● 响度控制及其独立静音功能
● 音量可 1.25db/档 步进调节
● IIC 通信接口
● 外围线路简单、高 PSRR
● 封装形式:SOP28 和 SSOP28
应用
● 轻便的音频设备
● 车载音频
● 高保真音频系统

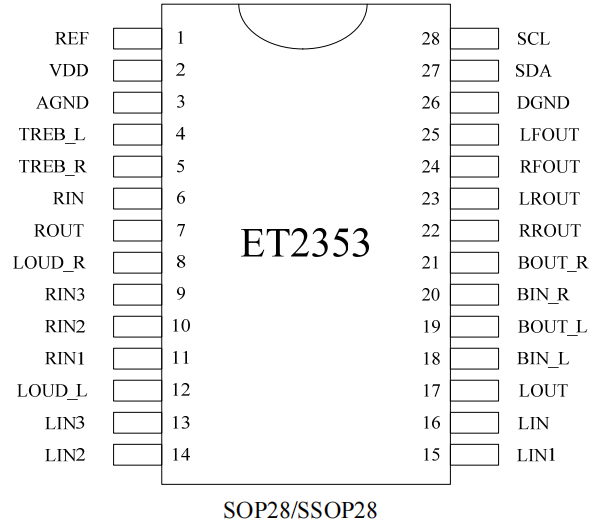

管脚排列图

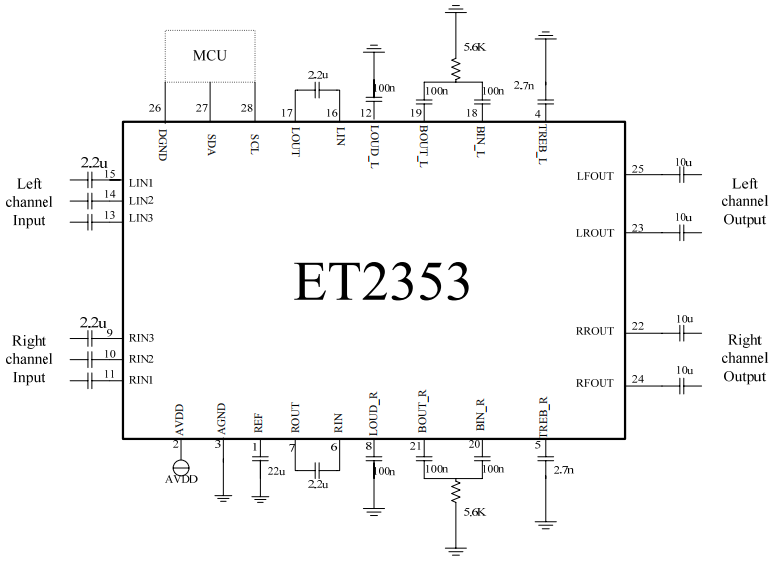

典型应用电路
