概述
ET2314 是一块具有音量、音调、平衡度和响度控制的音频处理电路,适用高品质的汽车收、放音机 和高保真的音响系统中。该电路提供了输入增益选择和外部响度控制功能。所有的控制均可通过可与MCU 相连的I2C总线来操作;通过外接阻容网络和内部运放的配合,ET2314 可设置各种交流幅频特性。
由于采用了高性能的双极/CMOS 工艺技术,实现了低失真、低噪声和低直流电平漂移。
ET2314 的封装形式有:SOP28(ET2314)或 DIP28(ET2314D)。
功能特点
● 含有多路输入选择器: ——4 路立体声信号输入 ——输入增益可设置成与各信号源最匹配的值
● 2 声道衰减器: ——2 个声道可独立控制。对平衡度和响度进 行每级 1.25dB 的衰减和提升。 ——独立的静音控制功能。
● 所有的功能均通过I2C总线控制
● 有响度控制功能
● 音量控制每级 1.25dB
● 高音和低音控制
● 输入与输出端可与外部均衡器和噪声抑制电路匹配
● 与 PT2314 兼容
应用
● 汽车音响、功放。
管脚排列图

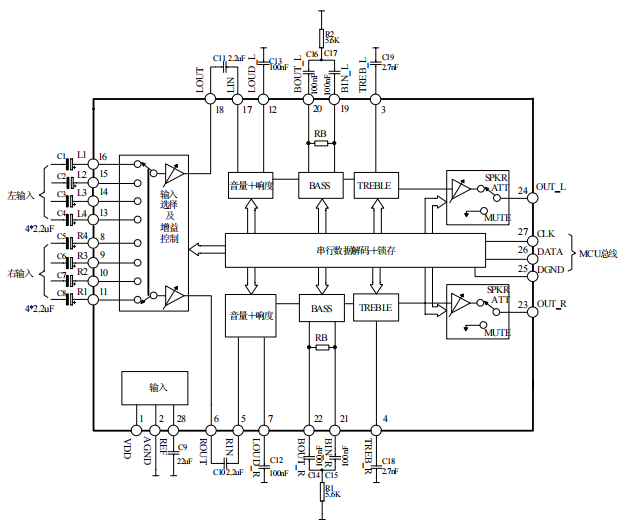

典型应用电路
