概述
ET4007MTC是一款高性能,低成本的8位单片机,它是内置4K/8K*16bit OTP ROM、内置5MHz高精度晶振、13个通用IO或键扫描口以及接收发射电路的遥控器控制芯片。
ET4007MTC适用场合:普通遥控器或学习型遥控器的控制主片。
功能特点
● 8-bit微控制器,56条字指令
● 内置4K/8K*16bit OTP 程序存储器,512byte数据存储器
● 内核工作电压范围为2.0v到3.6v
● 内置5MHz振荡器,可以微调;误差小于+/-1%
● 静态电流约为1.0µA(三角键盘扫描开启时)
● 8级硬件堆栈
● 3个中断源(内部:2个定时中断,外部:1个外部中断(13个IO共享))
● 13 个IO端口可以任意配置1~13bit通用I/O或者1~13个键盘扫描端口
● 程序存储器可以设置成 4K*16bit MTP,可烧写两次
● T-type型键盘按键键值硬件自动采集
● 睡眠模式下T-type或者M-type按键动作自动唤醒功能
● 内置两个定时器TimeA和TimeB
● 内置IR接收模块,接收灵敏度可选(2uA,5uA,8uA,11uA)
● 内置IR LED发射驱动管,发射驱动能力八级可选
IOLmin=120mA at VDD=3V and VO=0.3V and pwm_curt[2:0]=000
IOLmax=260mA at VDD=3V and VO=0.3V and pwm_curt[2:0]=111
● 看门狗定时器
● 上电复位
● 低电压复位:1.65V
● 封装 SOP16
应用
● 普通遥控器
● 学习型遥控器
● 普通IO控制器

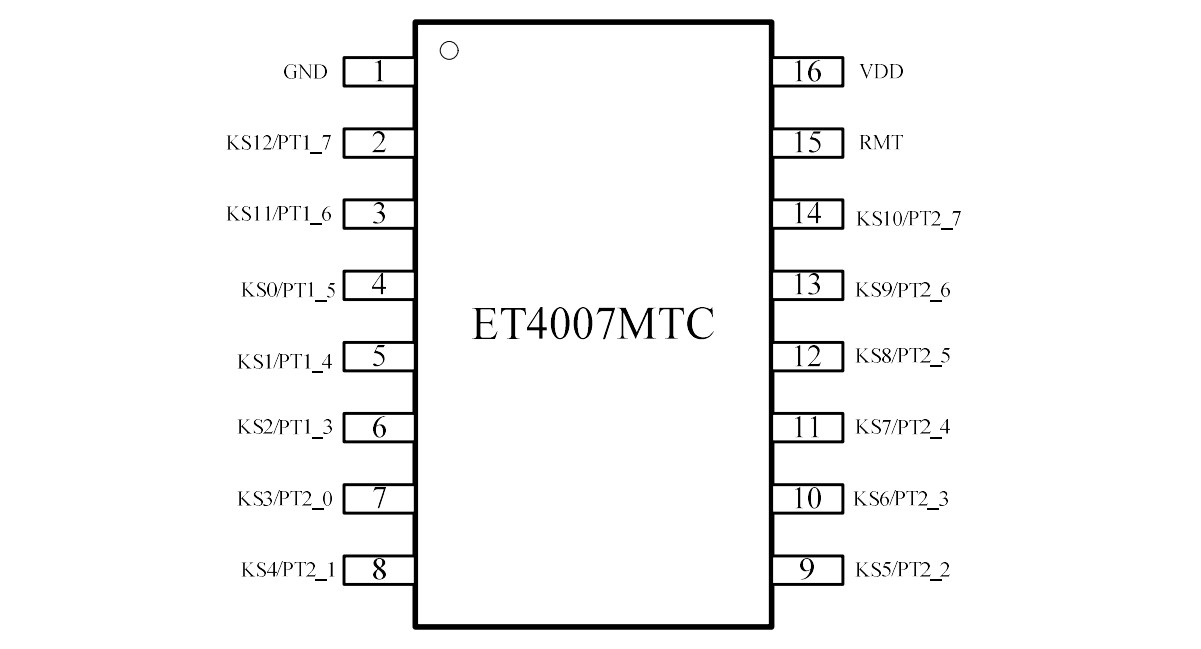

管脚排列图

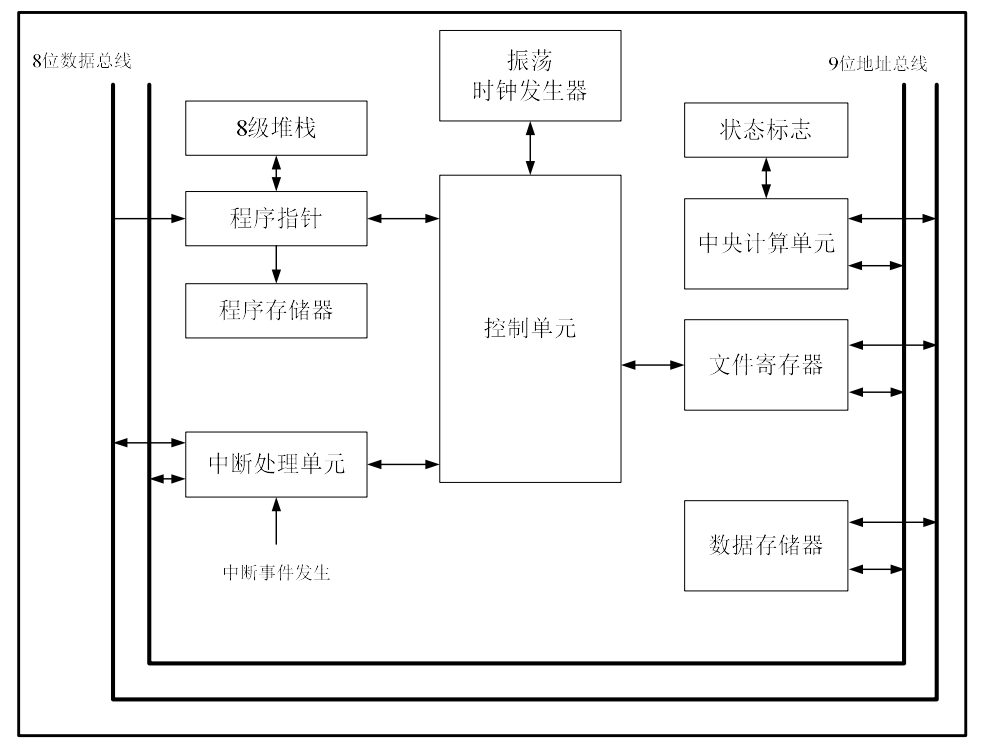

CPU核心框图
