概述

  ET4008MTC是一款高性能，低成本的8位单片机，它是内置1K*16bit OTP ROM、内置5MHz高精度晶振、13个通用IO或键扫描口以及发射电路的遥控器控制芯片。

  ET4008MTC适用场合：普通遥控器的控制主片或者IO控制器。

功能特点

●  8-bit微控制器，53条字指令

●  内置1K*16bit OTP程序存储器，32byte数据存储器

●  内核工作电压范围为1.8v 到3.6v

●  内置5MHz振荡器，常温误差小于+/-1%

●  静态电流约为1.0µA（三角键盘扫描开启时）

●  5级硬件堆栈

●  1个外部中断源（PT1_3~PT1_5,PT2_0~PT2_4 共8个IO共享）

●  13个IO端口可以任意配置1~13bit通用I/O或者1~13个键盘扫描端口

●  睡眠模式下T-type或者M-type按键动作自动唤醒功能

●  内置IR LED发射驱动管，发射驱动能力两级可选

        IOLmin = 150mA at VDD =3V and VO =0.3V and pwm_curt=0

        IOLmax = 200mA at VDD =3V and VO =0.3V and pwm_curt=1

●  看门狗定时器

●  上电复位

●  低电压复位：1.65V

●  封装 SOP16

应用

●  普通遥控器

●  普通IO控制器

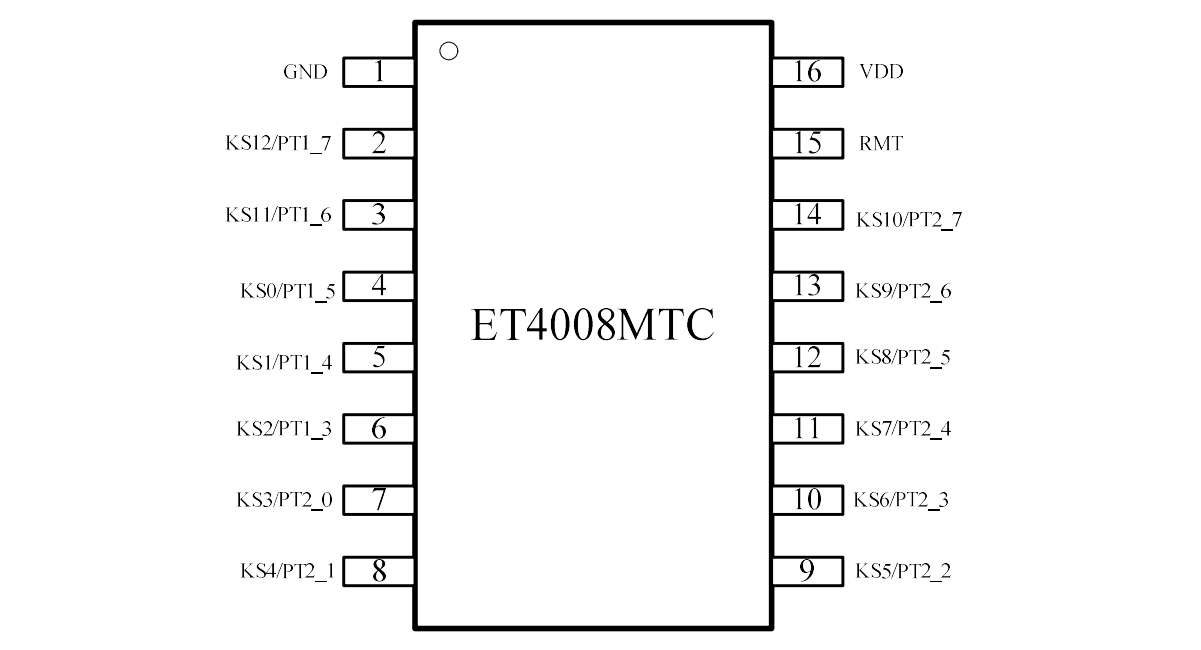

管脚排列图

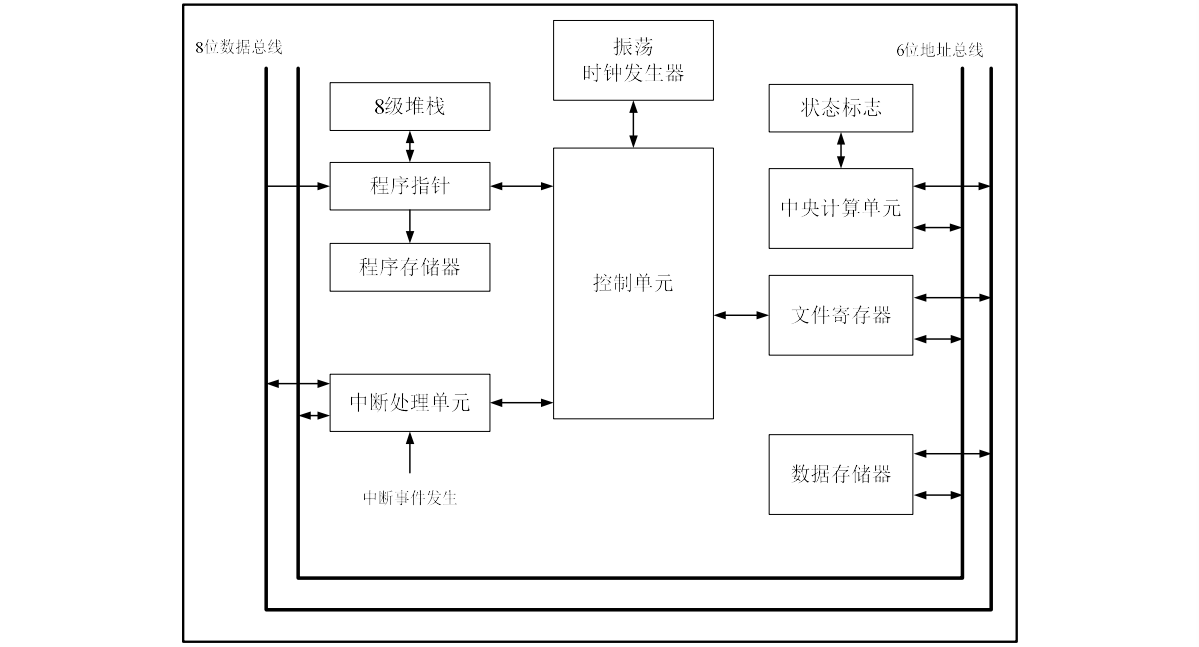

CPU核心框图
