概述
ET7208 是一颗单片集成音频 7 段图形均衡器频谱数据采集电路。在音频同步模式下,通过内置带通滤 波器把 20Hz~20KHz 的输入音源信号细分为 7 个频段,再通过内置的高精度 ADC 把每个不同频段的平均幅 度值转换成对应的数字值,同时计算出音源信号的总平均幅度值。在音频同步模式下 MCU 可以将音频信号 不同频段的幅度数读出。
功能特点
● -18dB~+18dB 音频信号增益可调整
● 7 段音频均衡器及 1 路总音量数据采集
● 8bits ADC
● I2C 总线接口
● 用户可以通过 I2C 总线接口读取音频信号幅度数据
● 封装形式为 SOP8(ET7208),DFN8(ET7208Y)

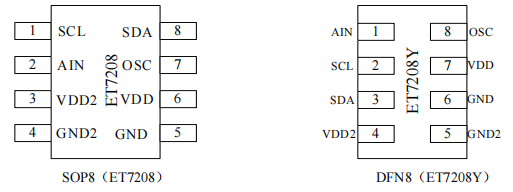

管脚排列图

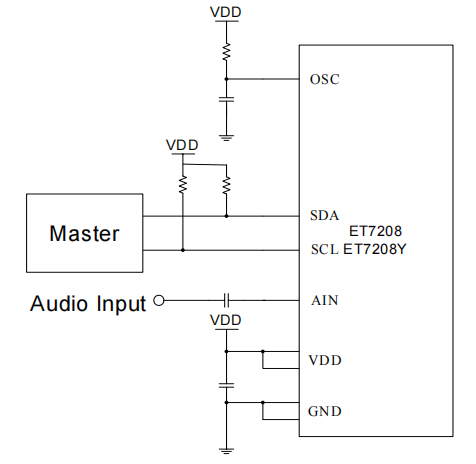

典型应用电路
