概述
这是一款采用 CMOS 技术制造的 7 段图形均衡器。它将音频频谱划分为 7 段:63Hz,160Hz,400Hz,1kHz,2.5kHz,6.25kHz,和 16kHz。这 7 种频率的信号经过峰值检测和多路开关选择器,产生一个直流电平输出来表示信号的振幅。不要外部元件来选择滤波器的响应。只需要一个电阻和一个电容来产生系统 时钟频率。滤波器的中心频率由这个频率所决定。另外还需要一些耦合和去耦电容。
电路可以工作在 2.7V 和 5.5V 之间,最佳工作电压为 5V。电路有着非常低的静态电流(典型值小于1mA),非常适合于便携式音频设备。多路选择器由 Reset 和 Strobe 控制。
功能特点
● 低功耗
● 只需要两个外部元件
● 片上 HGND 基准源
● 开关电容滤波器
● 3.3V 或 5V 工作
● 典型增益 20dB
● 片上振荡器
● 多路开关选择输出
● 封装形式:SOP8(ET7207)
应用
● 便携式立体声音响
● 汽车立体声音响
● Hi-Fi 立体声音响
管脚排列图

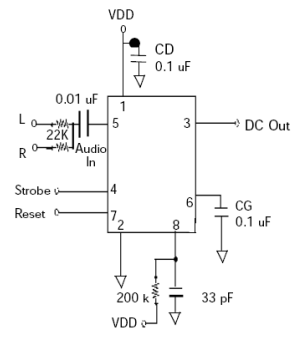

典型应用电路
