背景

当下无线充电功能越来越流行，正如很多发烧友所说，我可以不用，但你不能没有，当下旗舰智能手机几乎必备无线充电功能。那如果我在使用数据线充电同时将设备放在无线充座上，此时是什么充电呢？如果不做处理，两路电源必将冲突，而ET9902正是解决了这一冲突。

ET9902功能简介

ET9902是一款高电压、高电流双向负载开关，它除了具有普通OVP的输入过压和电涌保护功能外，还提供了输出电压的反向阻止选择功能。该器件的逻辑控制可用于与系统控制器和无线充电接收器之间的交互。

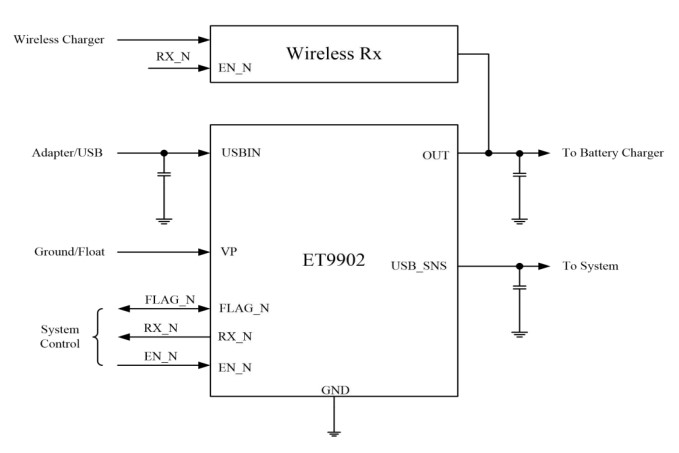

典型应用图

当使用适配器充电时，ET9902输出RX信号告知无线充系统RX端关闭无线充电模块，而当使用无线充电时，它的输出可以隔断无线充的输出，避免电压倒灌到USB端口。同时还支持OTG功能。

浪涌模型

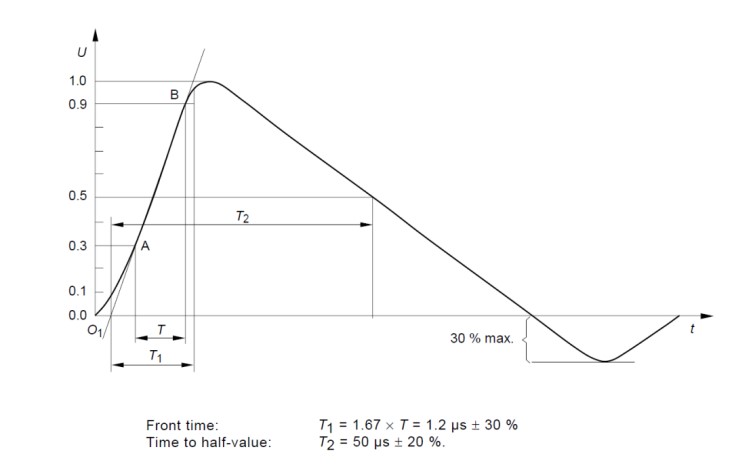

1. 开路电压模型（1.2/50μs）

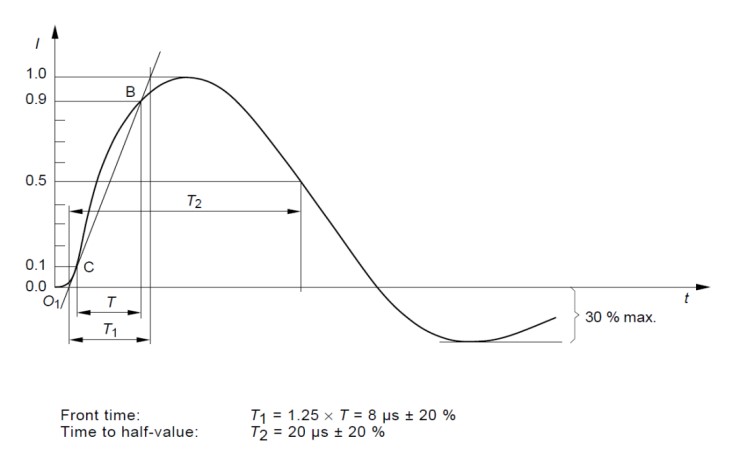

2. 短路电流模型（8/20μs）

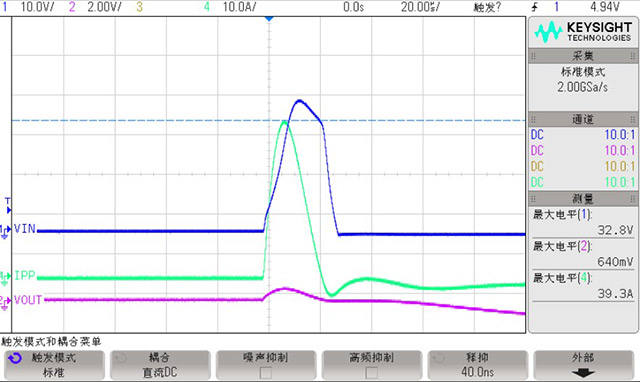

ET9902内部集成了可以承受±100V以上的浪涌管，在100V浪涌下，波形如下：


OVP快速关断

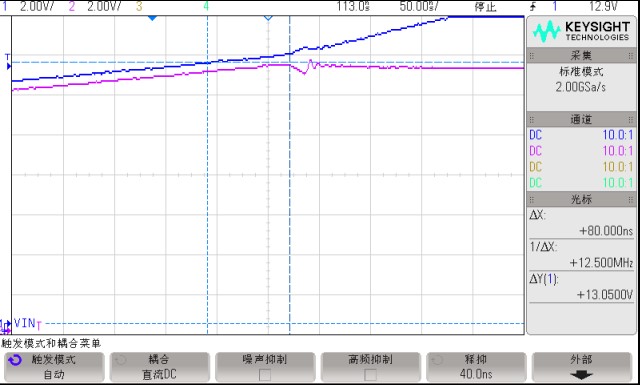

ET9902的USBIN端口除了可以抗28V直流耐压外，还支持两种过压关闭功能，通过VP端的状态，可以提供13V/17V两种过压保护选择，其过压关断响应时间在100ns以内。

OTG功能

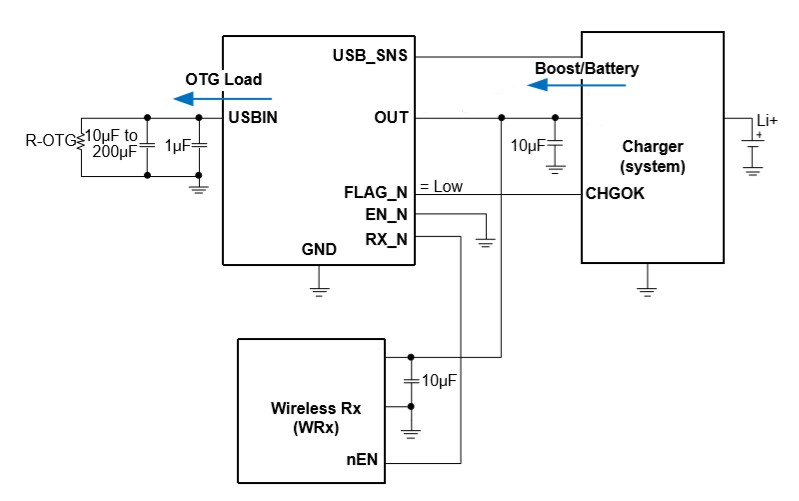

当系统检测到OTG设备插入时，通过给FLAG_N相应的信号，OUT到USBIN的通道将打开，从而给OTG设备供电。

特征

• USBIN到OUT的双向开关，支持OTG模式
• 工作电压范围：3V~20V，输入耐压28V
• 可选择过压保护点13V/17V
• 极低内阻RON =23mΩ
• 5A直流带载能力
• ±100V surge
• 无线充使能输出
• Autonomous模式和Slave模式
• 绿色WLCSP20（1.67mm x 2.24mm）封装
