前言

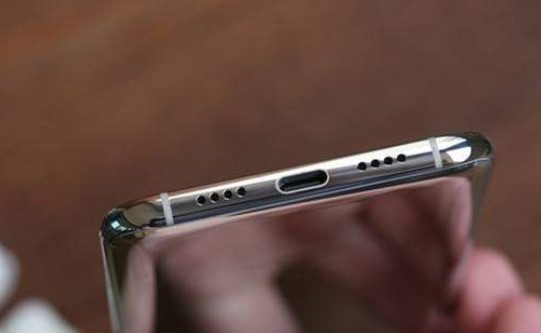

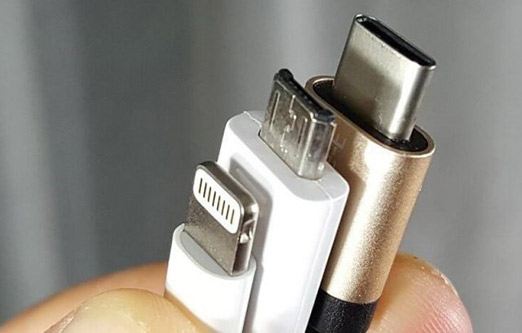

近来年随着电子产品的飞速发展，各种便携设备越来越轻薄化，USB Type-C接口已经进入大众的视野，为了更“薄”，部分便携设备甚至取消了耳机孔。

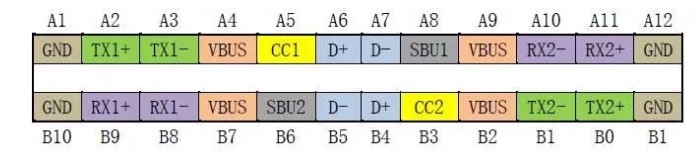

USB Type-C连接器中的各引脚极为靠近，相邻引脚的间距只有0.25mm，从上图可以看到CC、SBU引脚和电源引脚VBUS相邻，而根据USB-PD协议，VBUS电压最高可高达20V，因此type-c接口的插拔，扭转等动作很有可能造成CC，SBU接触到VBUS的高压，D+，D-引脚虽然距离稍远，但仍有风险。为了保护下游的器件，需要一种保护开关（虽然TX/RX也和VBUS邻近，但信号采用电容耦合的方式传输，电压不会传递到TX/RX端，一般外接TVS管保护）断开异常高压，同时此开关还能切换不同通道数据的传输。而ET7480正是一款很适合的电路。

ET7480是一款高性能的USB Type-c端口多媒体开关，支持传输usb2.0信号，模拟音频信号和模拟麦克风信号。它支持OMTP和CTIA智能手机耳机标准的引脚检测和切换。公共节点引脚上集成过压保护（OVP），并且自动检测音频设备的拔出。ET7480设有I2C通讯接口，可以通过主机进行方便的控制。

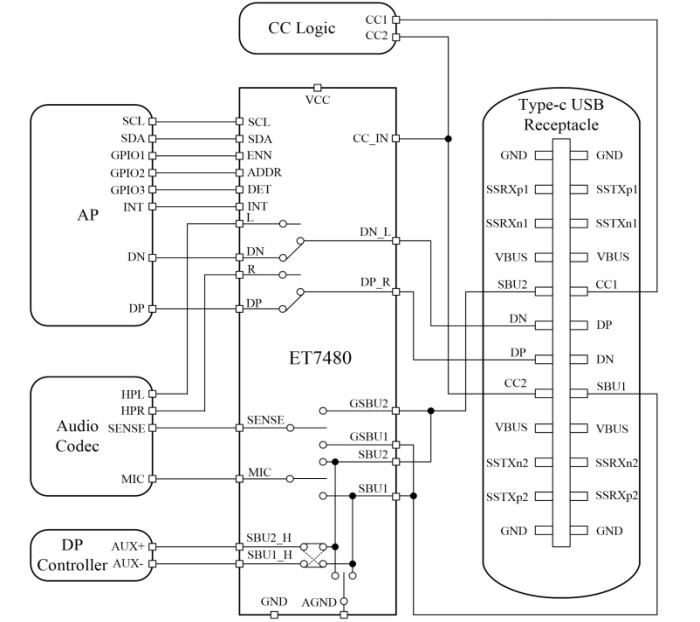

应用框架

ET7480 OVP功能

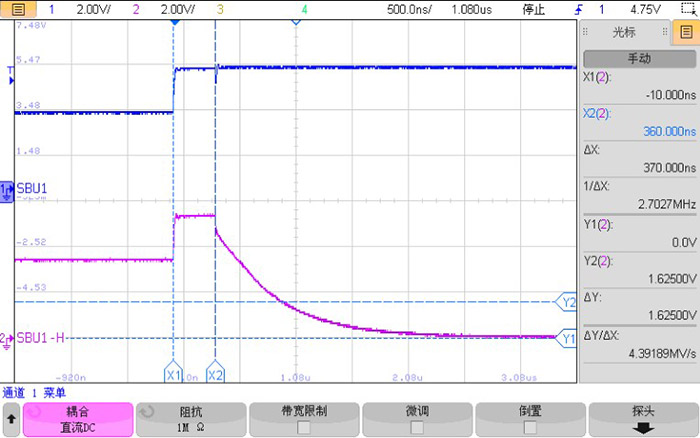

ET7480与连接器相连的公共管脚具有高达20V的耐压能力，同时具有OVP保护功能，当异常高压来临时能够迅速关断以保护后端器件。

tOVP＜500ns

ET7480 符合USB2.0高速传输标准

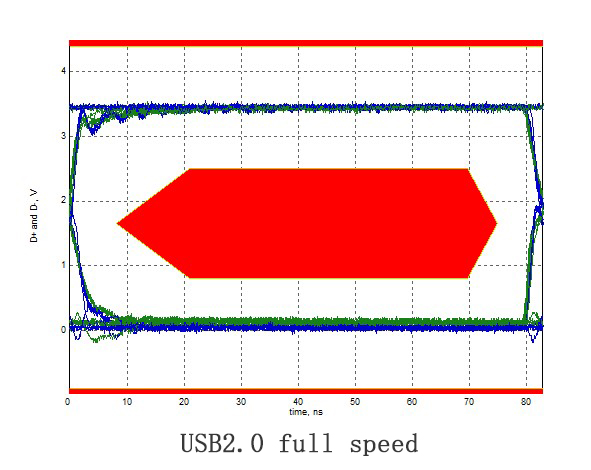

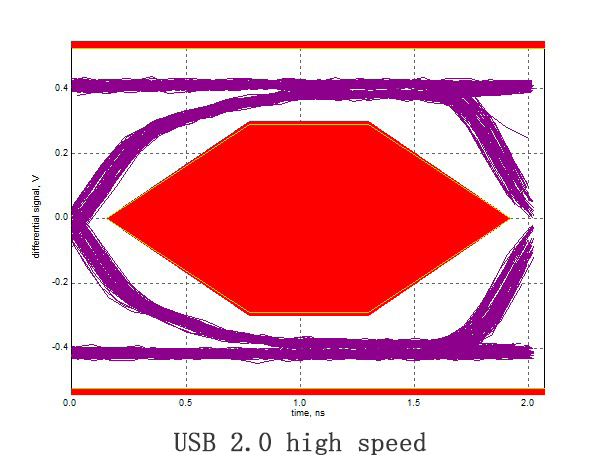

ET7480 USB2.0通道宽频带容许USB2.0的三阶谐波频率轻易通过，并将失真和抖动减至最小,其转换高速USB信号的能力能够轻易通过AC和DC性能的眼图测试，符合USB 2.0高速标准（480Mbps）。

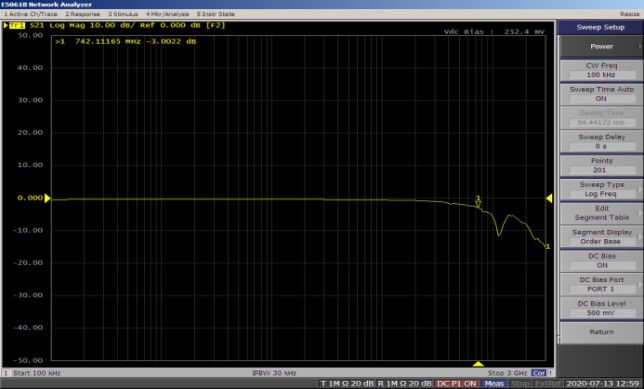

BW＞700MHz

主要特征

• 集成USB2.0（480Mbps）开关
  -3dB带宽高达750MHz
  音频通道
  宽传输电平-3v~+3V
  总谐波失真THD+N=-110dB
  过压保护
  可抗20V高压
  支持音频 SENSE 通道
  极小的芯片级WLCSP
  封装WLCSP25 (2.31mm x 2.34mm)
