概述
ET4933是一款无噼啪声输出的2-Vrms立体声线性驱动器,专为允许去除输出隔直电容以达到减少输出 组件数目及成本之目的而设计。对于那些将尺寸和成本作为关键设计参数的单电源电子产品而言,该器件 是理想的选择。
ET4933内置了一个提供负电源轨的电荷泵,能够在采用3.3V电源电压条件下向一个10kΩ负载输送 2Vrms的驱动电压。这款器件具有差分输入,并采用外部增益设定电阻器以支持±1 V/V至±10 V/V的增益范 围,而且可为每个通道个别地配置增益。线路输出具有±8kV IEC ESD 保护等级,因而只需要使用一个简 单的电阻器-电容器ESD保护电路即可。
ET4933内置有源静音控制电路,用于实现音频接通/关断时的无噼啪声控制,同时ET4933还内置欠压 保护功能。在音频产品中,与产生2-Vrms 输出的传统方法相比,使用ET4933能够大幅度地减少组件数量。 ET4933既不需要采用一个高于3.3V 的电源来产生其5.6Vpp 输出,也不需要一个分离轨电源。ET4933集成 了其自己的电荷泵,供产生一个负电源,这可提供一个干净、无噼啪声的2-Vrms对地偏置输出。
ET4933 采用 10 引脚 MSOP10 封装。
功能特点
● 立体声音频线路驱动器——采用3.3V 电源时,可向10kΩ 负载输送2Vrms电压
● 低THD+N:<0.01% (在向10kΩ 负载输送2Vrms 电压时)
● 高SNR,>90dB
● 可以支持600Ω的输出负载
● 可以通过外部增益设定电阻来调节增益
● 低DC失调,<1mV
● 接地输出参考免除了隔直流电容器——缩减了板极空间 ——降低了组件成本 ——改善了THD+N性能 ——未出现由于输出电容器导致的低频响应性能下降
● 具有短路保护功能
● 内部欠压保护
● 喀哒声和噼啪声抑制电路
● 用于实现音频接通/关断时无噼啪声的有源静音控制功能
● 节省空间的MSOP10封装
应用
● 机顶盒
● Blu-ray Disc™(蓝光光盘)、DVD 播放机
● LCD 及PDP TV
● 迷你型/微型组合音响系统
● 声卡
● 笔记本电脑

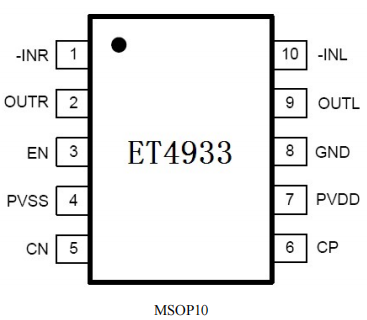

管脚排列图

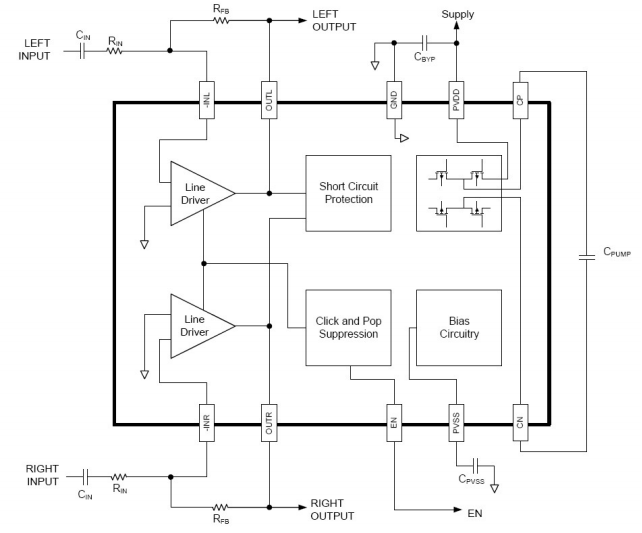

典型应用电路
