概述
ET2259 是一款采用 CMOS 技术制造的 2 声道音量控制电路。采用 I2C 控制方式,0~-89dB,1dB/step 衰减,低噪声、高分离度,极少的外围元件,是多声道音响系统必备的音量控制元件。
功能特点
● 二声道设计,每声道 0~ -89dB,1dB/step
● 工作电压范围:4~9V
● 低噪声,S/N > 100 dB
● 高声道分离度> 100 dB
● 使用 I2C 控制方式,地址可选择
● 外围元件少
● ET2259 有四种地址可选 (由封装决定)
● 封装形式为 DIP8,SOP8
应用
● AV 环绕视听音响
● 汽车音响
● mini-compo
● 计算机外设多媒体喇叭
● 其它音响相关之应用
管脚排列图

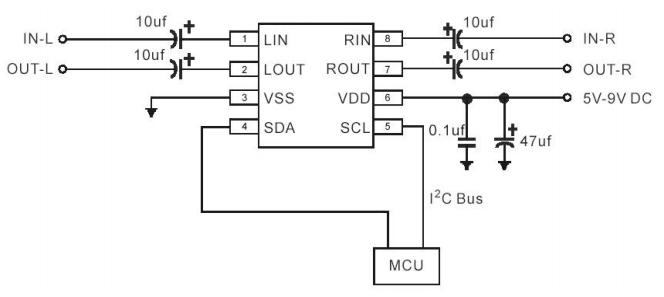

典型应用电路
